Průmyslová značení

Pro průmyslové provozy dodáváme ucelený informační systém, který je založen na bázi systému švýcarské firmy ENSIGMA Lachen.

Tento informační systém je vhodný do chemických, energetických, tepelných, potravinářských a podobných provozů. Je vysoce odolný vůči teplotám (-40 až +170 °C) a chemikáliím.

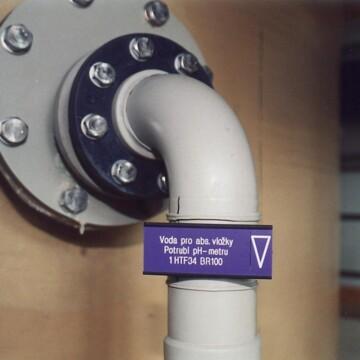

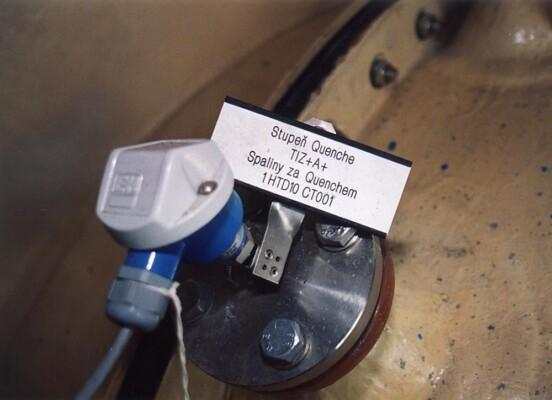

Jeho předností je vysoká univerzálnost a variabilita. Sestává se z mnoha různých profilů a upevňovacích prvků, které jsou koncipovány tak, aby se snadno montovaly na potrubí, měřící přístroje a podobně. Štítky mohou být kovové nebo plastové v barvách odpovídajících jednotlivým médiím podle příslušných norem. Text je do nich vygravírován.

Celý systém je doplněn o značení kabelů a další bezpečnostní prvky vztahující se např. ke značení únikových východů, nosností lávek a plošin atd.

MATERIÁLY

Gravírované štítky


Sigmagrav

  • vysoká tepelné odolnost (-40°C až +150°C dlouhodobě, až 180°C krátkodobě )
  • odolnost vůči poškrábání
  • odolnost vůči sladké i mořské vodě
  • chemická odolnost vůči rozpouštědlům, kyselinám a louhům
  • elektricky izolační materiál
  • špatně hořlavý
  • tloušťka 1.4 nebo 3.0 mm

Barvy materiálů odpovídají značení médií v chemickém průmyslu dle normy DIN 2403:
modrá/bílá, zelená/bílá, červená/bílá, šedá/černá, žlutá/černá, černá/bílá, oranž./černá, fialová/černá, hnědá/bílá, bílá/černá ..

PVC

  • tloušťka 1.25 mm

Barvy materiálů odpovídají značení médií v chemickém průmyslu dle normy DIN 2403.

Kovové štítky

  • eloxovaný hliník, povrch přírodní nebo barvený
  • tlouštka 1.5 mm
PROFILY

Držáky sestav štítků


Profil PBT

  • zesílené skleněné vlákno
  • odolnost vůči povětrnostním vlivům
  • vysoká tvarová stálost do teploty +170°C
  • vysoká tuhost také při nízkých teplotách do –40°C
  • vysoká odolnost vůči mnoha chemikáliím

Profil PBT se dodává v typizovaných rozměrech. Jeho provedení umožňuje montáž pomocí hadicových spon, šroubů, vrutů nebo trhacích nýtů. Profil je tvarován tak, že působí na štítek s informací samosvorně.

Profil ABS

  • vysoká tvarová stálost do teploty +95°C
  • vysoká tuhost také při nízkých teplotách do –30°C
  • vysoká odolnost vůči mnoha chemikáliím
  • odolnost vůči nárazům
  • odolnost vůči povětrnostním vlivům
  • odolnost vůči UV-záření

Profil ABS se liší svým tvarem. Zde není štítek s informací fixován samosvorně, ale pomocí víček.

Profil ABS se dodává také v tyčích o délce 1m. Najde uplatnění v aplikacích, kde je požadován jiný než typizovaný rozměr.

ADAPTÉRY

Upevňovací prvky


Hadicové spony

Hadicové spony se používají k uchycení profilů s informačním štítkem nejčastěji . Vyrábějí se v nerezovém provedení, aby spolehlivě odolávaly i agresivnímu prostředí v místě aplikace.

Plastové pásky

K uchycení informačních štítků lze používat i plastové pásky s ozubeným zámkem. Ty se dodávají v provedení tzv. nekonečného pásu.

Adaptéry

Aplikace kovového prvku je zřejmá z obrázku u hadicových spon. Plastový prvek se používá k redukci tvaru spodní části profilů, uchycení profilu se provádí hadicovou sponou nebo plastovým páskem.

Výložky

Zobrazené výložníky se spojují s profily pomocí trhacích nýtů nebo samořezných šroubů a poté se uchycují pod matky nebo hlavy šroubů. Dodávají se v různých délkách a s různými průměry otvorů.

ZNAČENÍ PRO

Kabely a hadice


Provedení „Mini“

Jednotlivé znaky se nasouvají na přenosové proužky a kabelové spoje nebo se vkládají do nosných rámečků. Výsledný text může být vodorovný nebo svislý.

Velikost: 6 x 4 x 3 mm

Provedení „Maxi“

U tohoto systému se jednotlivé znaky nasouvají do profilových lišt nebo se navlékají na kabelové spoje.

Velikost: 13 x 9 x 5 mm

  • Materiál – Verstolen P 7712 L
  • Dvoubarevný nástřik (odolný proti oděru)
  • Černé reliéfní písmo
  • Standardní barva žlutá, RAL 1023 (jiné barvy na přání)
  • Vysoká odolnost vůči nízkým i vysokým teplotám, stárnutí, kyselinám, louhům a dalším chemikáliím
